免維護波紋管氯氣專用閥

產品介紹

適用介質：氯氣、液氯

適用溫度：-40~150°C

公稱壓力：PN1.6、2.5、4.0MPa ANSI 150LB、300LB JIS 10K、20K

公稱通徑：DN 15~400 NPS 1/2*~16*

驅動方式：手動、氣動、電動

專利號：ZL2015.2.0183441.X

氯氣免維護波紋管截止閥是我公司針對氯氣、液氯以及高危險介質而設計的。它的密封填料還增加了波紋管密封，從而具有雙重密封結構，能阻危險介質的泄露，在結構上，結合外閥門應用的實際情況，閥瓣和閥座密封副采用了耐強腐蝕的聚四氟乙烯和司太立硬質合金，密封性能穩定、使用無介質內、外泄露以及操作輕便等特點。其密封性。
結構特點

1、液壓成型的雙壁波紋管形成二層保護。
2、填料涵中多級聚四氟乙烯填料組合在波紋管形成了密封。
3、產品中法蘭采用榫槽密封結構，即使在管道壓力波動的情況下。
4、密封副配對結構型式采用錐、平面型、密封自動補償，達到雙重保險，密封性能穩定，無沾著磨損。

基本型號

手動	LY：WJ41 YF
氣動	LY:WJ641 YF
電動	LY:WJ941 YF
調節型	LY:WJ(6)41 YF

遵循規范

設計與制造	GB/T 12235
結構長度	GB/T 12221
連接法蘭	JB/T 79、HG20592、GB/T9113、ANSI B16.5（或按合同要求）
試驗和檢驗	GB/T 13927、API598
閥門標志	GB/T 12220
供貨要求	JB/T 7928

兩種波紋管截止閥的比較：
液氯為劇毒產品，屬大危險源，一旦泄露就會危及安全生產及人身安全。

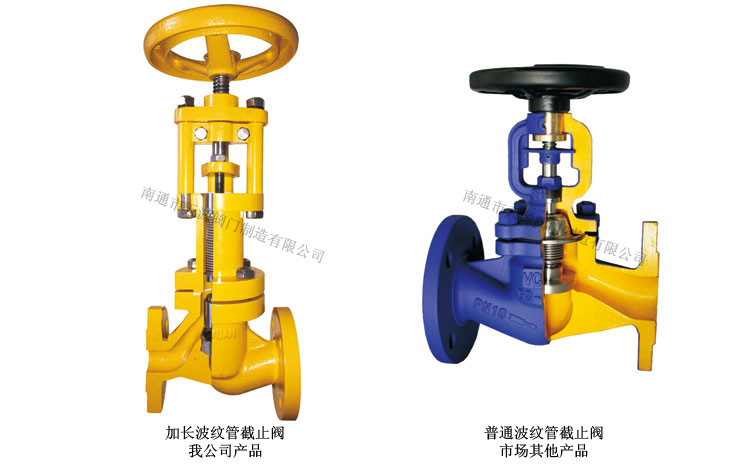

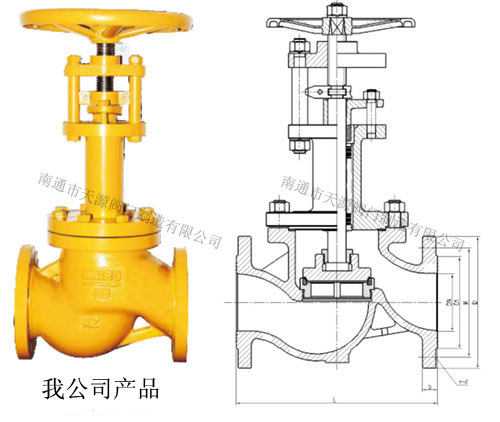

左圖為我公司產品---加長波紋管截止閥，圖中看出我公司波紋管長，波紋管為波紋管截止閥的部件，哈C合金波紋管，波紋管長意味著抗拉伸，使用壽命也長閥套閥蓋也長一鍛打，造價高，不容易泄露。
右圖為市場其他公司產品---普通波紋管截止閥，圖中看出波紋管短，波紋管為波紋管截止閥的部件，波紋管短意味著抗拉伸性能差，使用壽命短、配套閥體也短一鑄造，造價低，質量一般，波紋管容易破，易泄露，能使普通一般工礦生產安全。

主要零部件材料

序號	零件名稱	材料
1	閥體	耐蝕鋼
2	閥蓋	耐蝕鋼
3	閥桿	合金
4	閥瓣密封面	壓塑整體燒結聚四氟乙烯
5	閥座密封面	等離子噴焊、堆焊耐蝕合金
6	填料	聚四氟乙烯
7	墊片	聚四氟乙烯
8	波紋管	哈氏合金C-276

主要連接尺寸

公稱壓力 PN(MPa)	公稱通徑		L	D	K	n-d	參考值
公稱壓力 PN(MPa)	DN(mm)	NPS(inch)	L	D	K	n-d	D0	H
1.6	15	1/2	130	95	65	4-14	120	320
	20	3/4	150	105	75	4-14	140	335
	25	1	160	115	85	4-14	160	360
	32	1 1/4	180	135	100	4-18	160	380
	40	1 1/2	200	145	110	4-18	200	400
	50	2	230	160	125	4-18	200	420
	65	2 1/2	290	180	145	4-18	280	460
	80	3	310	195	160	8-18	280	460
	100	4	350	230	180	8-18	280	520
	125	5	400	270	210	8-18	420	570
	150	6	480	300	240	8-22	420	640
	200	8	600	360	295	12-22	420	720
	250	10	650	405	355	12-26	490	820
	300	12	750	500	410	12-26	700	1050
	350	14	850	550	470	16-26	800	1750
	400	16	950	620	525	16-30	800	1950
2.5	15	1/2	130	95	65	4-14	120	320
	20	3/4	150	105	75	4-14	140	335
	25	1	160	115	85	4-14	160	360
	32	1 1/4	180	135	100	4-18	160	380
	40	1 1/2	200	145	110	4-18	200	400
	50	2	230	160	125	4-18	200	420
	65	2 1/2	290	180	145	8-18	280	460
	80	3	310	195	160	8-18	280	460
	100	4	350	230	190	8-22	280	520
	125	5	400	270	220	8-26	420	570
	150	6	480	300	250	8-26	420	640
	200	8	600	360	310	12-26	420	520
	250	10	650	425	370	12-30	490	820
	300	12	700	485	430	16-30	700	1050
	350	14	850	550	470	16-26	800	1750
	400	16	950	620	525	16-30	800	1950
4.0	15	1/2	130	95	65	4-14	120	320
	20	3/4	150	105	75	4-14	140	335
	25	1	160	115	85	4-14	160	360
	32	1 1/4	180	135	100	4-18	160	380
	40	1 1/2	200	145	110	4-18	200	400
	50	2	230	160	125	4-18	200	420
	65	2 1/2	290	180	145	8-18	280	460
	80	3	310	195	160	8-18	280	460
	100	4	350	230	190	8-22	280	520
	125	5	400	270	220	8-26	420	570
	150	6	480	300	250	8-26	420	640
	200	8	600	370	320	12-30	420	720
	250	10	650	450	385	12-33	490	820
	300	12	750	515	450	16-33	700	1050
	350	14	850	550	470	16-26	800	1750
	400	16	950	620	525	16-30	800	1950
